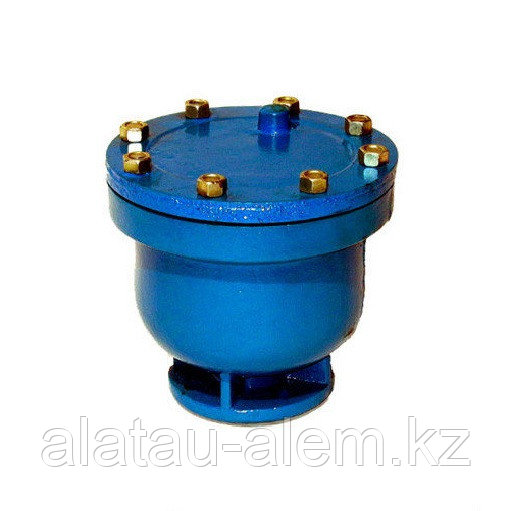

Вантузы Ду.50, китайский вантуз, китайские вантузы, вантузы

Вантузы чугунные фланцевые ВМТ Dn-50 и Dn-100, как и вантузы фланцевые чугунные В-6 Dn-50 и Dn-100 предназначены для автоматического выпуска воздуха, скапливающего в повышенных точках водопровода, а так же автоматического впуска воздуха при образовании вакуума в водопроводе. При отсутствии воздуха в трубопроводе, вода поднимает плавающие шары и прижимает их к отверстиям втулок. Герметичность закрытия отверстия шаром обеспечивается в вследствие разности между внутренним давлением в трубопроводе и атмосферным давлением. При скоплении воздуха в верхней части вантуза уровень воды понижается и вместе с водой опускаются плавающие шары. Отверстие втулок открываются и воздух выходит наружу. По мере выхода скопившегося воздуха уровень воды понижается и шар, всплывая, перекрывает собой отверстие втулки. Вантуз ДУ-50 состоит (см. рис. 2) из чугунных корпуса (1) и крышки (2) с выпускным отверстием, которая крепится к корпусу при помощи шпилек. В крышке запрессована резиновая втулка (5), сверху на крышку крепится колпак (3) для предохранения от засорения выпускного отверстия. Между крышкой и корпусом заложена прокладка. Внутри корпуса помещен шар (4) из полиэтилена низкой плотности. На колпаке вантуза крепится табличка (7). Вантуз ставится на фланцевый отросток тройника, включенного в водопровод. При заполнении воздухом из водопроводной сети верхней части корпуса вантуза, уровень воды в нем понизится, шар опустится вниз и откроет выпускные отверстие. При этом полость вантуза сообщается с атмосферой. Если давление в корпусе вантуза выше атмосферного, то под действием разности этих давлений шар поднимается вверх и открывает проход для выпуска воздуха из водопровода. При отсутствии в водопроводе воздуха, шар плотно прилегает к резиновой втулке и закрывает выпускное отверстие. Вантузы должны устанавливаться в повышенных точках (переломах профиля) водопровода. Для обеспечения наиболее полного удаления воздуха из водопровода вантузы должны устанавливаться на патрубках- воздухосборниках. Расстояние между вантузами должно устанавливаться с учетом длины ремонтных участков. Каждый участок должен быть снабжен вантузом для выпуска воздуха. Установку вантузов необходимо производить в колодцах с обязательным принятием мер по предотвращению замерзания воды в зимний период. Как исключение допускается наружная установка вантузов на водопроводах с сезонным режимом работы. Завод-изготовитель гарантирует соответствие вантузов ДУ-100, ДУ-50 требованиям ГОСТ 429-79, ТУ 1910 РК 15017010 АО-004-2002 при соблюдении потребителем условий эксплуатации и хранения, установленных стандартом. Срок гарантии - 12 месяцев со дня эксплуатации, но не более 18 месяцев со дня отгрузки потребителю.
